SMD 133 DRE

Ekonomické odstraňovanie strusky, odihlovanie a zaobľovanie hrán na plazmou alebo kyslíkom rezaných dieloch

Nákladovo efektívne opracovanie
Ergonomická a intuitívna obsluha
Vysoký brúsny výkon
Brúsenie za studena / takmer žiadny vstup tepla do obrobku
Bezsmerové opracovanie
Kompaktný dizajn

SMD 133 DRE

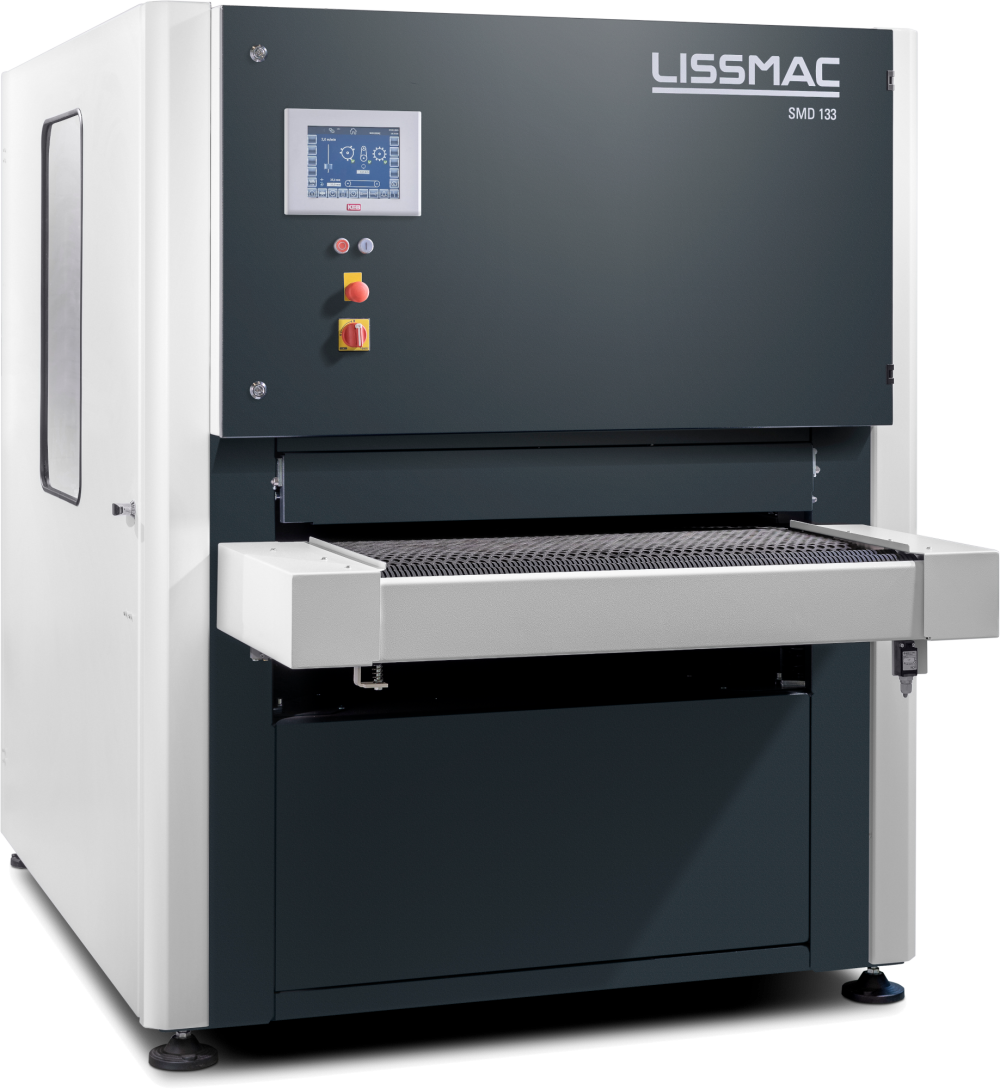

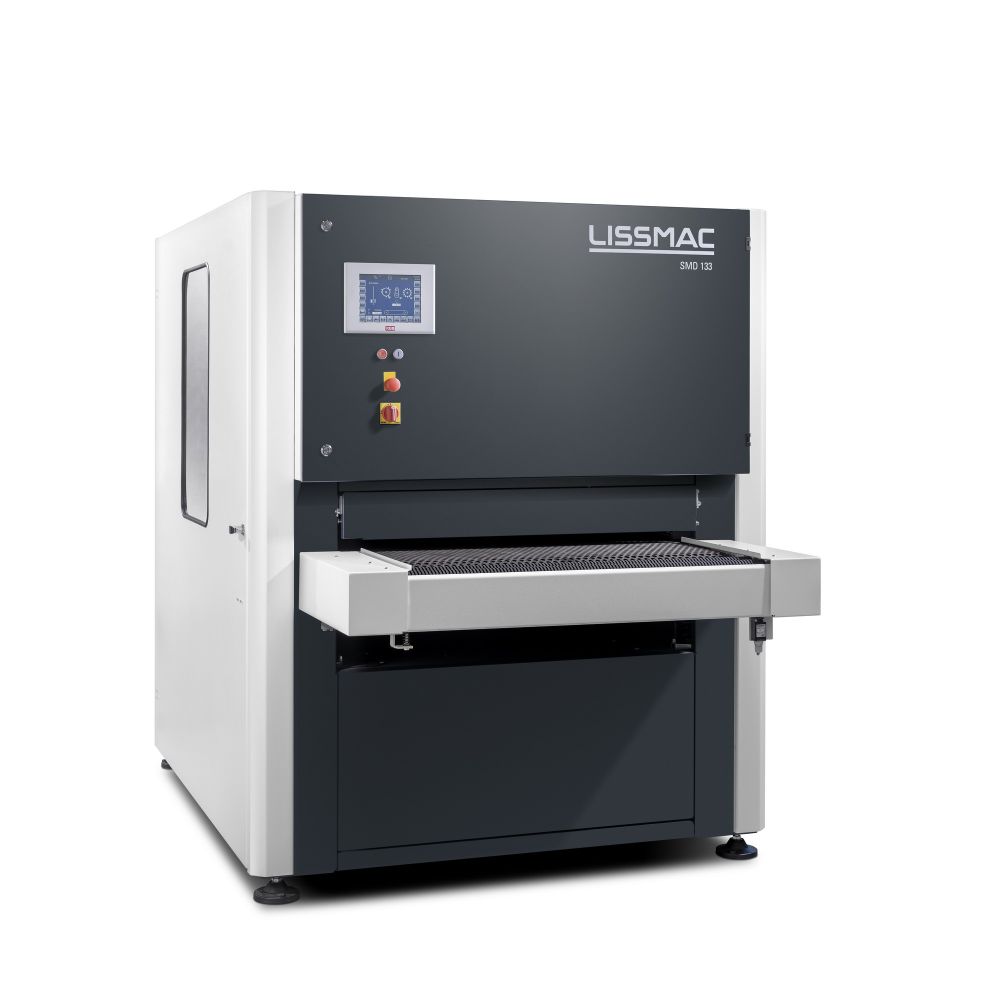

Stroj SMD 133 DRE od LISSMACu je univerzálny brúsny a odihlovací stroj na odstraňovanie strusky a na odihlovanie a zaoblenie hrán na oceľových a nerezových dieloch rezaných laserom, plazmou a kyslíkom. Systém, ktorý má robustný dopravníkový pás pre ťažké obrobky s dlhou životnosťou, sa používa na mechanické odstraňovanie strusky a zaoblenie hrán na hrubých dieloch.
Struska je mechanicky zrážaná D jednotkou s výkonnými pinmi LISSMAC (tvrdokovové piny). Vďaka vysokému percentu mechanického odstránenia strusky pomocou týchto pinov je možné všetky zostávajúce otrepy odstrániť bez vnášania tepla do obrobku. Toto takzvané „brúsenie za studena“ je šetrné a prináša výraznú úsporu nákladov na brúsne nástroje. Stroj SMD 133 DRE vykonáva tri pracovné kroky v jednej operácii: odstraňovanie strusky, odihlovanie plechu a zaoblenie hrán.
Ovládanie je intuitívne cez dotykový panel. Optimalizovaná prístupnosť do stroja zjednodušuje výmenu nástrojov, čistenie a údržbu. Rýchla a jednoduchá výmena nástroja zefektívňuje proces opracovania. Vďaka svojej kompaktnej konštrukcii systém nie je náročný na podlahovú plochu.

Schéma rozloženia jednotiek stroja

Efektivita prevádzky

Odstraňovanie strusky, odihlovanie a zaoblenie hrán na jeden prechod výrazne šetrí čas
Kvalitná a tuhá konštrukcia stroja zaručuje jeho dlhú životnosť
Mechanické odstraňovanie strusky pomocou tvrdokovových pinov s dlhou životnosťou enormne znižuje náklady na brúsenie
Mäkký kontaktný valec s veľkým priemerom umožňuje akceptovať isté tolerancie hrúbky
Je možné opracovať oceľ aj nehrdzavejúcu oceľ

Prednosti stroja

Dva rotačné valce poskytujú dokonale rovnomerné zaoblenie hrán
Kompaktná konštrukcia stroja
Ergonomické a intuitívne ovládacie prvky uľahčujú obsluhu stroja
Individuálne ovládanie každej hlavy zaručuje optimálnu flexibilitu stroja pre rôzne aplikácie
Optimálna prístupnosť do stroja umožňuje jednoduchú výmenu nástrojov, čistenie a údržbu
Voliteľné príslušenstvo: dopravníkové systémy; manipulačné systémy, automatizácia; riešenia na mieru

Technické údaje

	SMD 133 DRE
Max. pracovná šírka (mm):	950
Min. a max. hrúbka obrobku (mm):	3 - 100
Zaťaženie (kg/bm):	300
Rýchlosť posuvu (m/min):	0,5 - 8
Napätie:	400 V, 50 Hz
Štruktúra siete:	3 ~ PEN
Celkový odber el. prúdu (A):	51,4
Celkový výkon (kW):	23,5
Trieda krytia:	IP 42
Hmotnosť (kg):	2900
Rozmery (šírka/dĺžka/výška) (mm):	1595 / 2665 / 1906
