SMD 3 S-EDÍCIA

Modulárny brúsny stroj so suchým procesom na odihlovanie, rovnomerné zaobľovanie hrán až do R 2mm a brúsenie povrchu

Ideálny na opracovanie tenkých a stredne hrubých plechov
Modulárna koncepcia stroja
Jednotný výsledok opracovania
O 40% vyšší kontakt s nástrojmi v porovnaní s konvenčnými strojmi
Opracovanie aj menších dielov vďaka lepiacemu „Power-grip“ pásu, magnetickému dopravníku alebo vákuovému stolu
O 30% menej potrebného priestoru vďaka úspornému dizajnu jednotiek
Možnosť automatizácie a integrácie do výrobných liniek

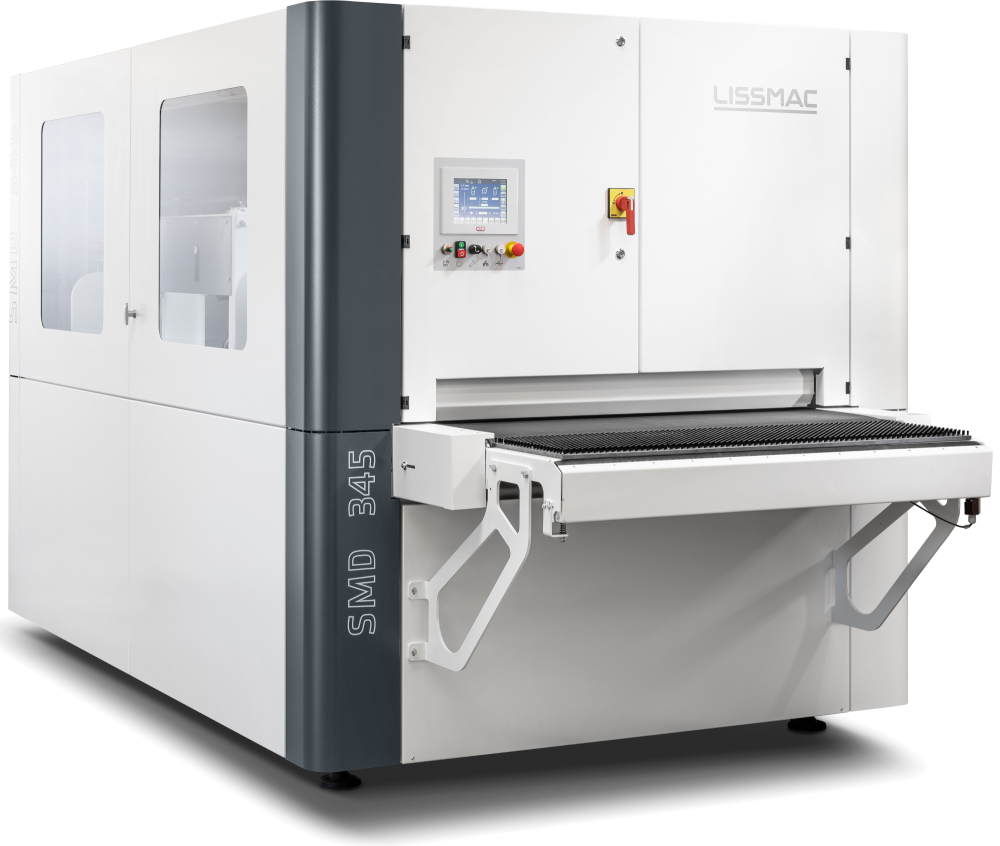

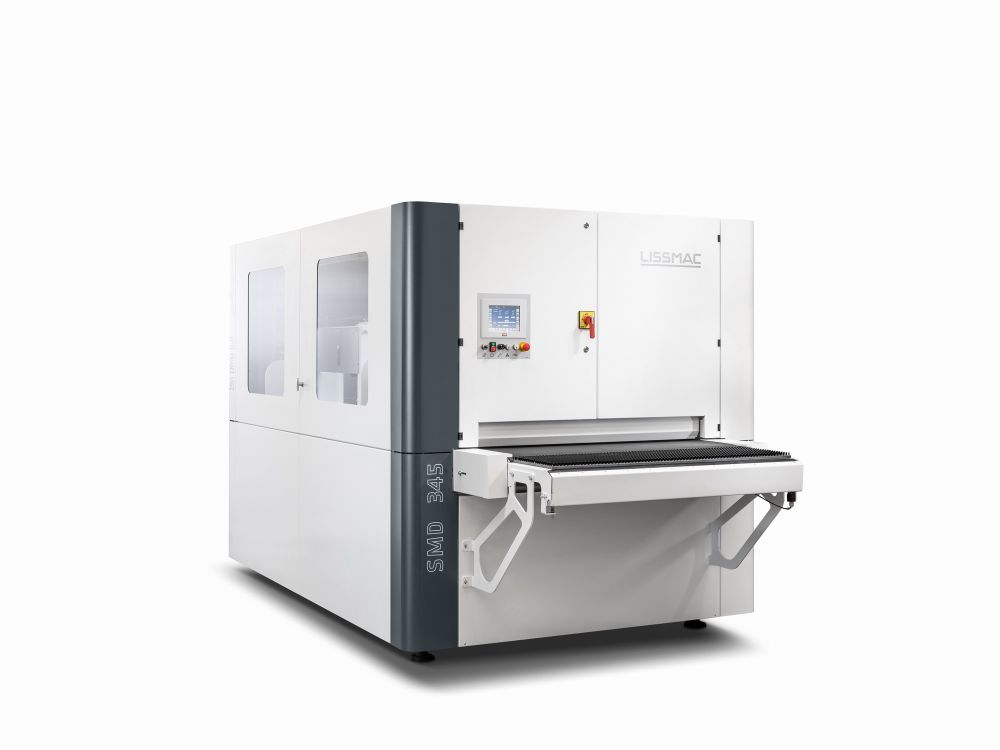

SMD 3 S-EDÍCIA

Brúsne a odihlovacie stroje série SMD 3 môžu pokrývajú pre širokú škálu požiadaviek zákazníkov. Zariadenia série SMD 3 S-edície sú ideálne na opracovanie vysekávaných a laserom vypálených dielov a súčasne na odihlovanie malých dielov z tenkého plechu. Vďaka sústave rotačných valcov, je možné dosiahnuť rovnomerné zaoblenie hrán a bezsmerové opracovanie.

Stroje S-edície poskytujú pôsobivé výsledky pri brúsení hrán a povrchov. Odihlovací stroj SMD3 možno použiť nielen na odstránenie prebytočných otrepov či oxidačnej vrstvy, ale súčasne aj na brúsenie povrchu a zaoblenia hrán až do R 2 mm. Je možné opracovať diely z nehrdzavejúcej ocele, ocele, hliníka a neželezných kovov. Opracovanie hrán je možné po celej pracovnej šírke stroja. Odihlovacie stroje série SMD 3 navyše disponujú špičkovým užívateľsky prívetivým ovládacím panelom, konštantnou výškou stola pre ergonomickú prácu a možnosťou automatizácie a integrácie do výrobných liniek. Vďaka kompaktnému dizajnu vyžadujú tieto odihlovacie stroje o 30 % menej miesta na inštaláciu v porovnaní s konvenčnými strojmi.

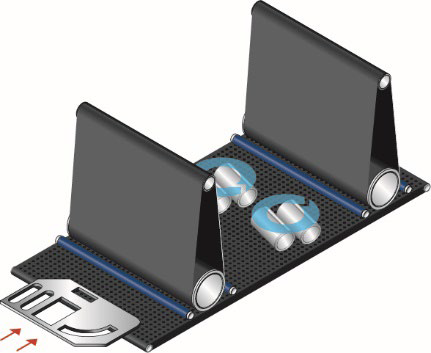

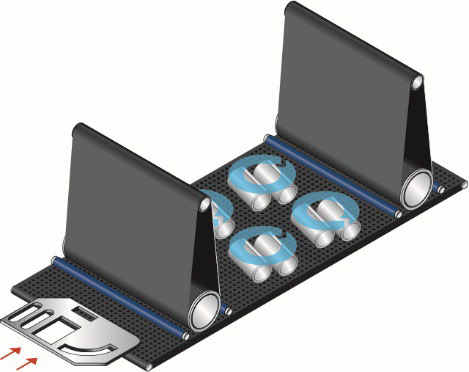

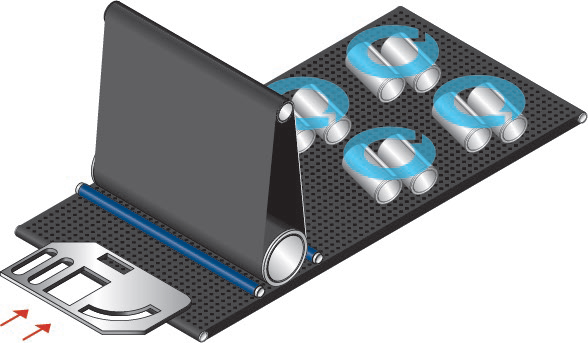

Schéma rozloženia jednotiek stroja

Efektivita prevádzky

Univerzálna modulárna koncepcia stroja
Sústava odihlovacích valcov zabezpečuje jednotné zaoblenie hrán a viac-smerovú povrchovú úpravu
Vysoko kvalitné brúsne vzory a možnosť výrazného zaoblenia hrán
Opracovanie plechov s povrchovou vrstvou, laserovou fóliou, potlačou alebo vyrazenými otvormi
Vhodný na opracovanie rôznych materiálov vrátane ocele, nehrdzavejúcej ocele a hliníka
Možnosť súčasného opracovania rôznych hrúbok materiálu (E-jednotky)

Prednosti stroja

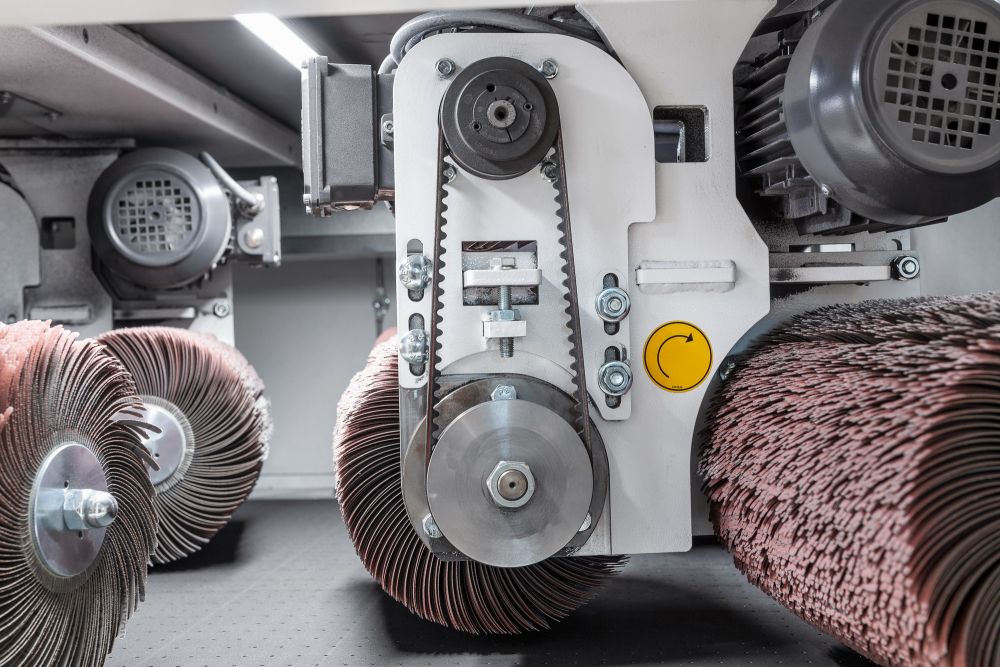

Premyslený dizajn rotačných hláv zaisťuje rovnomerný výsledok opracovania po celej pracovnej šírke
Maximálny kontakt nástrojov s obrobkami pre dokonalé zaoblenie hrán až do R 2 mm
Efektívne opracovanie malých dielov bez ohľadu na ich tvar
Konštantná výška stola pre ergonomickú prácu
Intuitívna obsluha vďaka prehľadnému dotykovému panelu
Rýchle nastavenie stroja pomocou automatického polohovania nástrojových staníc
Programy uložené v pamäti stroja zabezpečujú jeho automatické nastavenie a opakovateľnosť procesu
Rýchly systém výmeny nástrojov minimalizuje časy zoradenia stroja
Optimálna prístupnosť do stroja umožňuje jednoduchú výmenu nástrojov, čistenie a údržbu
Presklenie v dverách stroja umožňuje sledovať pracovný proces
Voliteľné príslušenstvo: dopravníkové systémy; manipulačné systémy, automatizácia; riešenia na mieru

Technické údaje

	SMD 335 REE	SMD 335 RER	SMD 345 REER
Max. pracovná šírka (mm):	1350	1350	1350
Min. a max. hrúbka obrobku (mm):	1 - 120	1 - 120	1 - 120
Zaťaženie (kg/bm):	500	500	500
Rýchlosť posuvu (m/min):	0,3 - 8	0,3 - 8	0,3 - 8
Napätie:	400 V, 50 Hz	400 V, 50 Hz	400 V, 50 Hz
Štruktúra siete:	3 ~ PEN	3 ~ PEN	3 ~ PEN
Celkový odber el. prúdu (A):	58,2	76,5	86,2
Celkový výkon (kW):	26,9	37,5	41,9
Trieda krytia:	IP 42	IP 42	IP 42
Hmotnosť (kg):	4700	5200	5800
Rozmery (šírka/dĺžka/výška) (mm):	2170 / 3300 / 2260	2170 / 3800 / 2260	2170 / 3800 / 2260

* špecifikácie platia pre stroj vybavený lepiacim „Power-grip“ pásom, bez magnetického dopravníka / vákuového stola;
* zaťaženie s vákuovým stolom je 300 kg / bm
