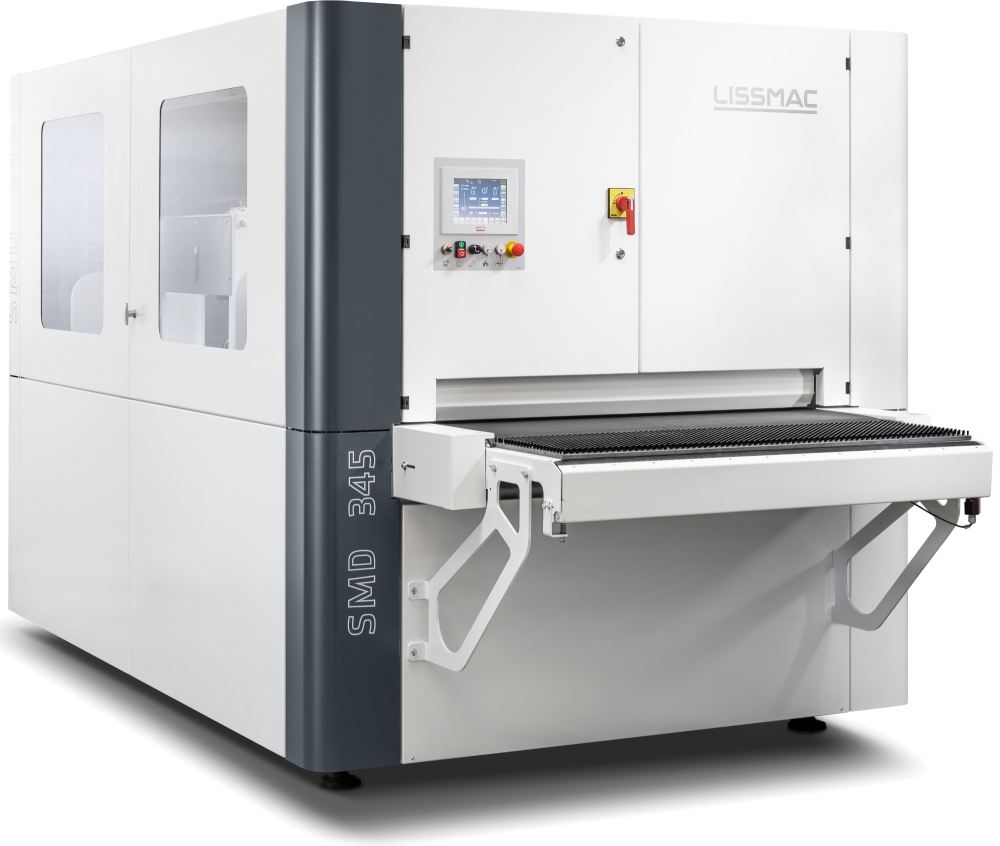

SMD 3 P-EDÍCIA

Modulárny stroj s ekonomickým odstraňovaním strusky, odihlovaním a zaobľovaním hrán až do R 2mm pre diely rezané plazmou, kyslíkom a pod.

Ideálny na opracovanie hrubých plechov

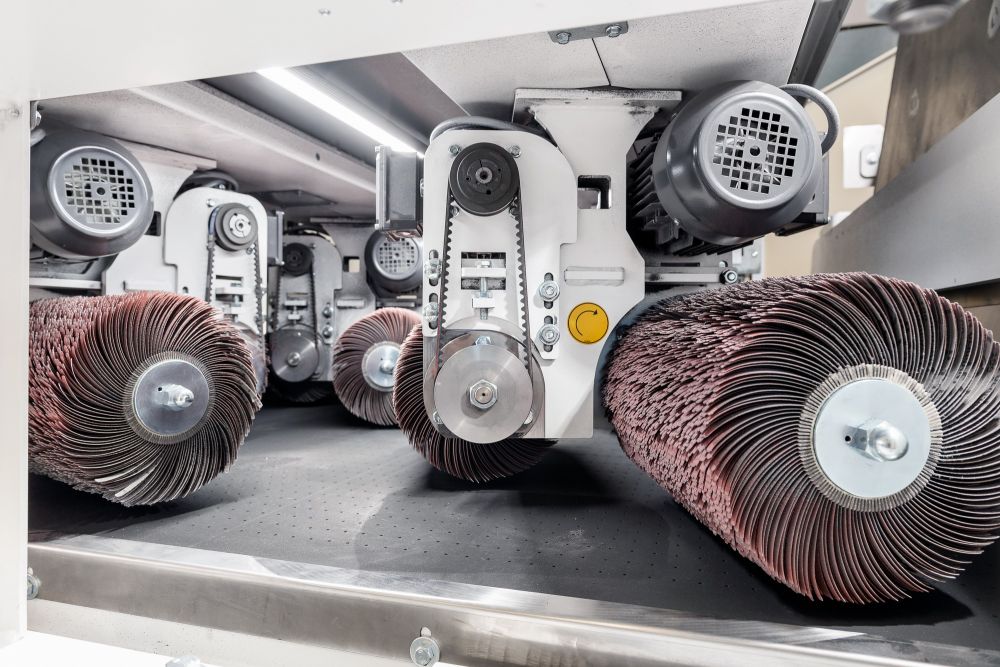

Rovnomerné zaoblenie hrán a viac-smerová povrchová úprava vďaka niekoľkým kefovým hlavám
O 40% vyšší kontakt s nástrojmi v porovnaní s konvenčnými strojmi
Opracovanie aj menších dielov vďaka lepiacemu „Power-grip“ pásu alebo magnetickému dopravníku
O 30% menej potrebného inštalačného priestoru vďaka úspornému dizajnu jednotiek
Možnosť automatizácie a integrácie do výrobných liniek

SMD 3 P-EDÍCIA

Brúsne a odihlovacie stroje série SMD 3 môžu pokrývajú pre širokú škálu požiadaviek zákazníkov. Zariadenia série SMD 3 P-edície boli špeciálne navrhnuté na opracovanie hrubých plechov a vďaka maximálnemu kontaktu nástroja s komponentmi poskytujú pôsobivý výkon pri zaoblení hrán s polomerom až do R 2 mm. Mechanické zrážanie strusky z dielov rezaných plazmou a kyslíkom je efektívne a znižuje náklady na nástroje. Vďaka nášmu systému brúseniu nedochádza k zahrievaniu obrobkov.

Tieto systémy sa používajú na odihlovanie, kvalitné zaoblenie hrán, odstraňovanie strusky, odstraňovanie oxidačnej vrstvy a konečnú povrchovú úpravu. Brúsne a odihlovacie stroje série SMD 3 P-edície opracúvajú diely rezané laserom, plazmou, kyslíkom či acetylénom. Je možné opracovať diely z nehrdzavejúcej ocele, ocele, hliníka, ale aj diely z neželezných kovov. Vďaka kompaktnému dizajnu vyžadujú tieto odihlovacie stroje o 30 % menej miesta na inštaláciu v porovnaní s konvenčnými strojmi. Okrem toho sa dajú ľahko integrovať do automatizačných riešení alebo integrovať do výrobných liniek.

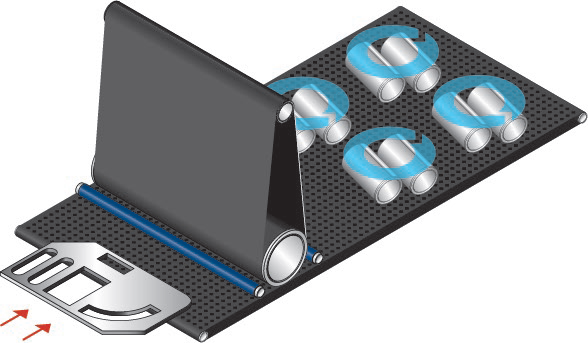

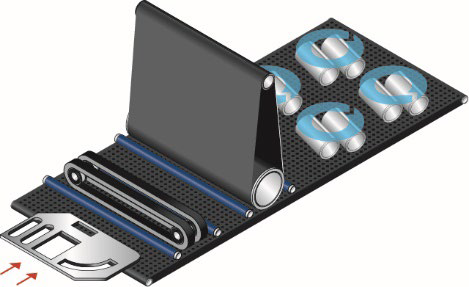

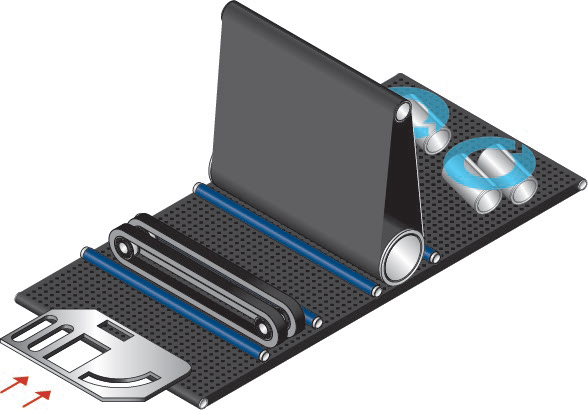

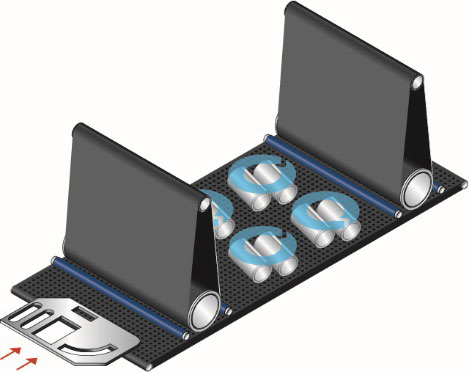

Schéma rozloženia jednotiek stroja

Efektivita prevádzky

Mechanické odstraňovanie strusky znižuje náklady na nástroje, nie je potrebné drahé brúsenie
Brúsenie za studena – do obrobku nepreniká takmer žiadne teplo
Mäkký kontaktný valec s veľkým priemerom umožňuje akceptovať isté tolerancie hrúbky
Perfektné zaoblenie hrán do polomeru R 2 mm
Vhodný na opracovanie rôznych materiálov vrátane ocele, nehrdzavejúcej ocele a hliníka
Možnosť súčasného opracovania rôznych hrúbok materiálu (E-jednotky)

Prednosti stroja

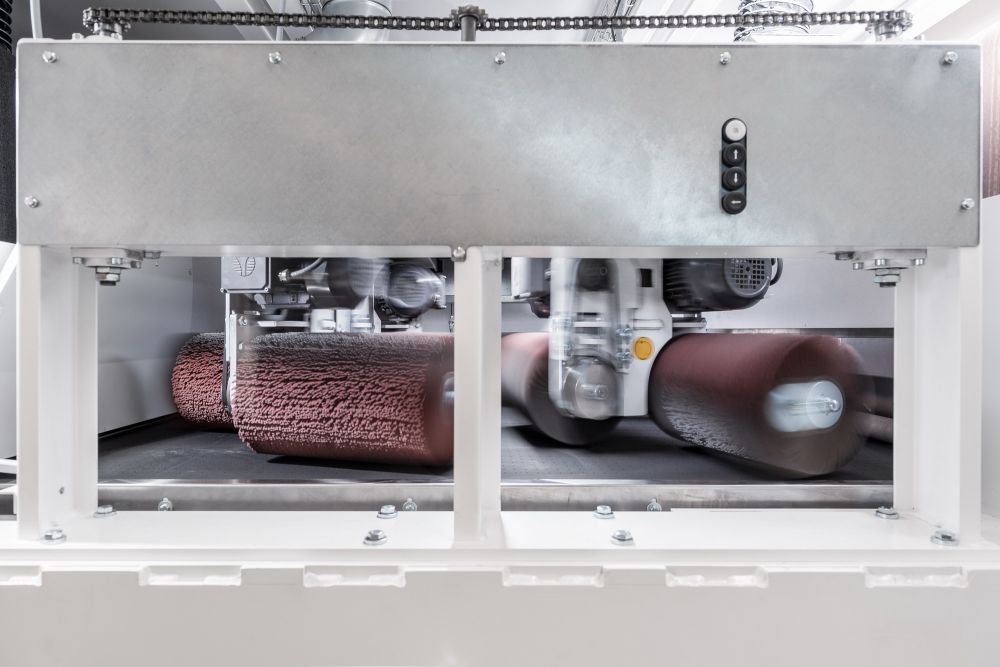

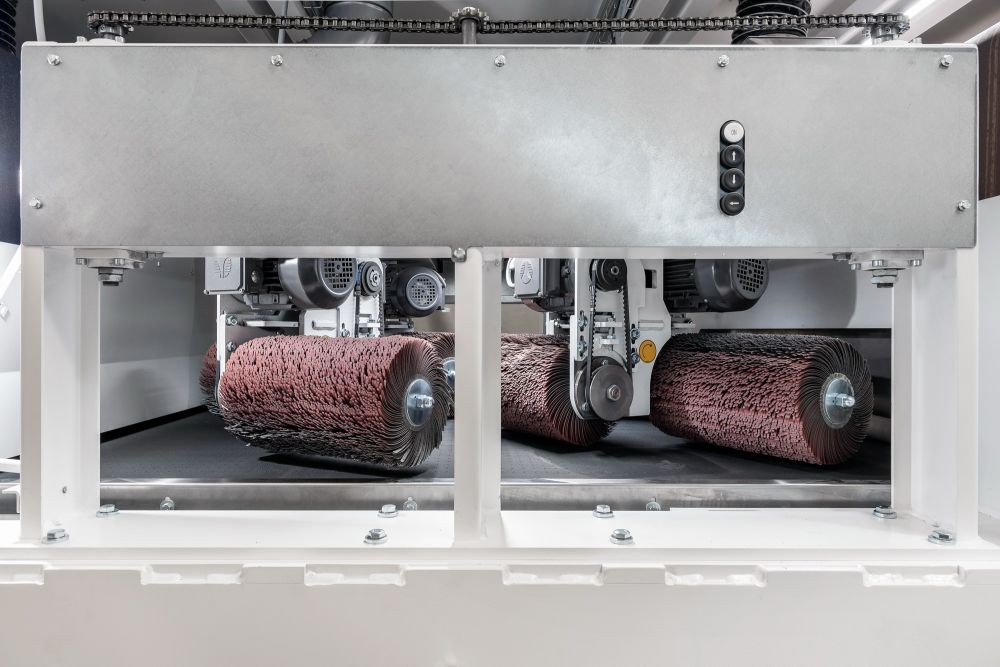

Premyslený dizajn rotačných hláv zaisťuje rovnomerný výsledok opracovania po celej pracovnej šírke
Maximálny kontakt nástrojov s obrobkami pre dokonalé zaoblenie hrán až do R 2 mm
Efektívne opracovanie malých dielov bez ohľadu na ich tvar
Konštantná výška stola pre ergonomickú prácu

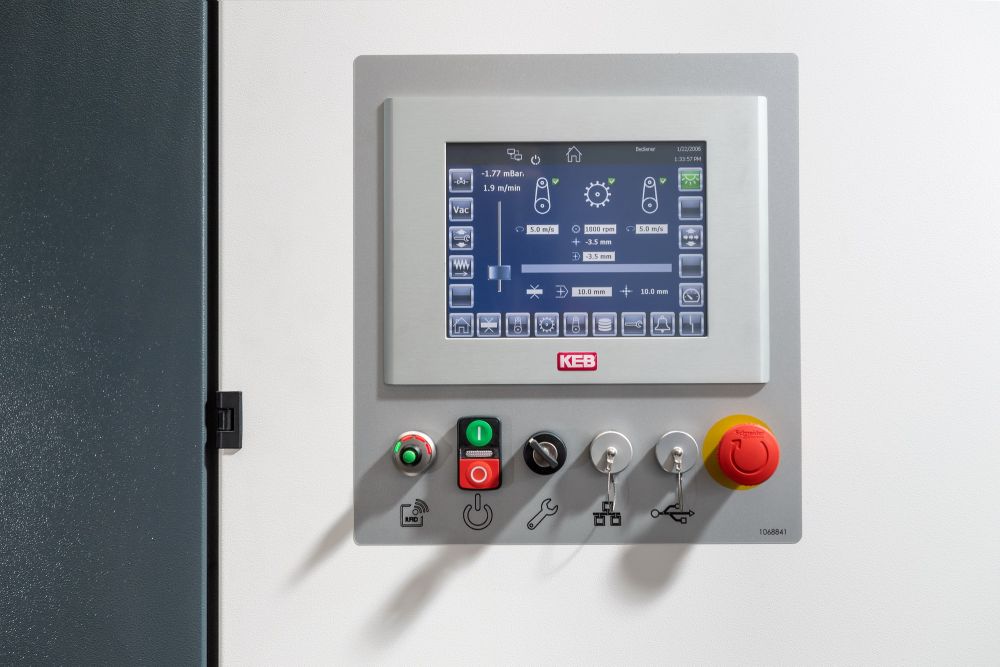

Intuitívna obsluha vďaka prehľadnému dotykovému panelu
Rýchle nastavenie stroja pomocou automatického polohovania nástrojových staníc
Programy uložené v pamäti stroja zabezpečujú jeho automatické nastavenie a opakovateľnosť procesu

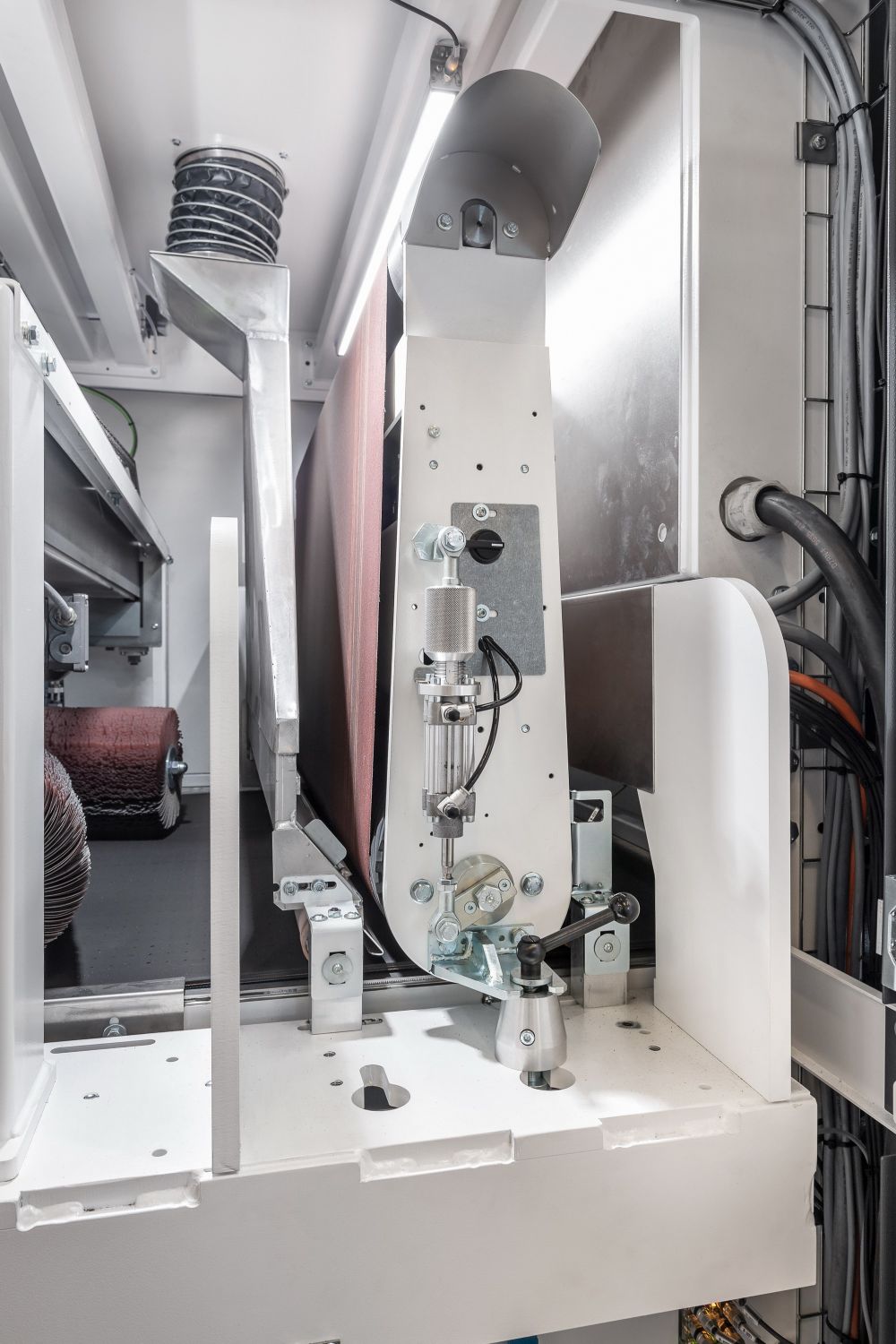

Rýchly systém výmeny nástrojov minimalizuje časy zoradenia stroja

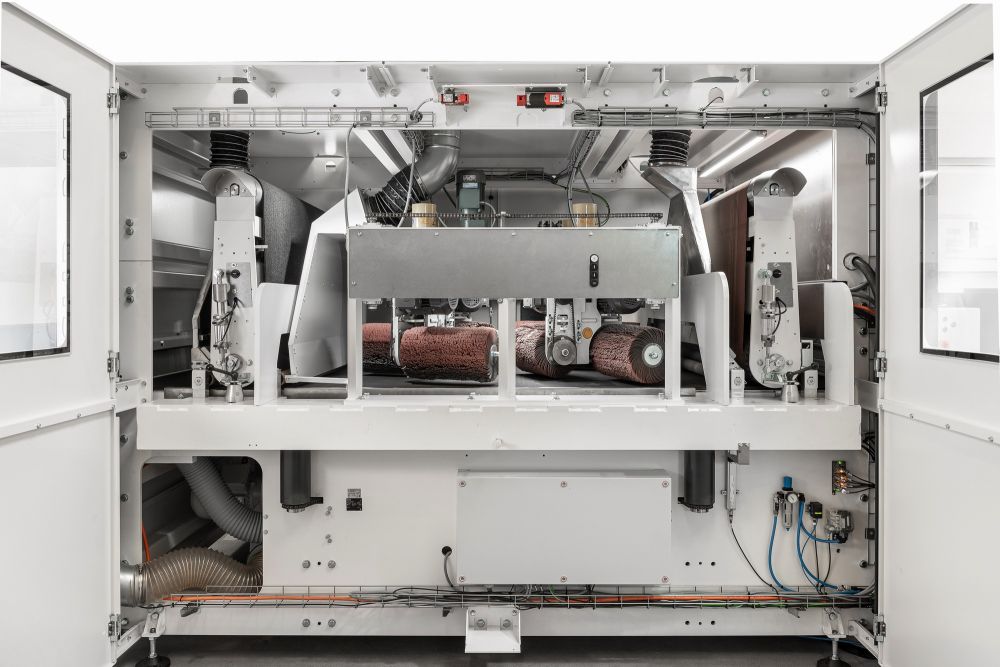

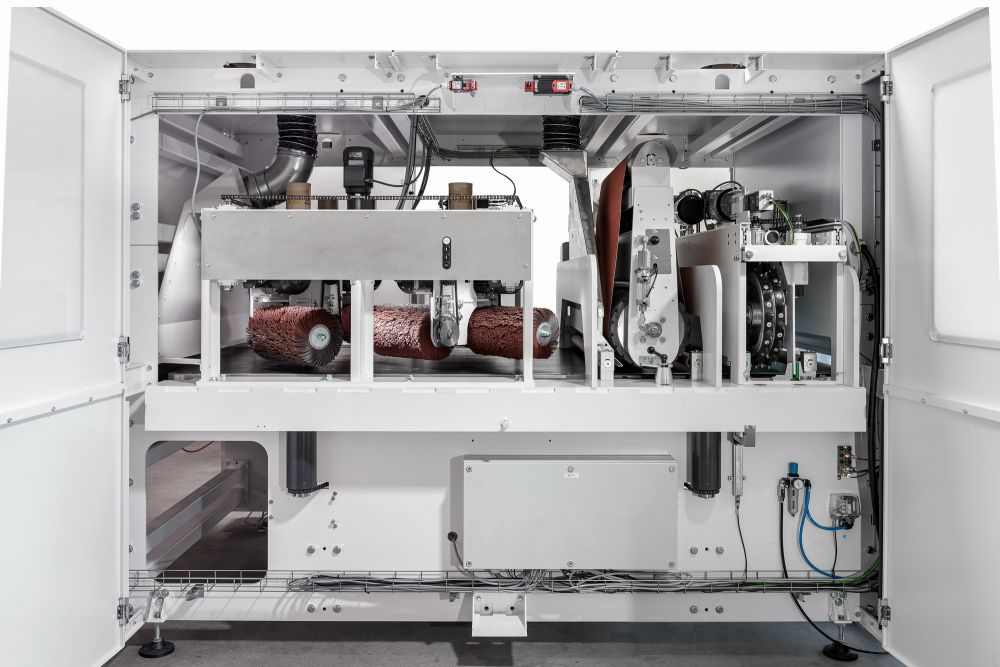

Optimálna prístupnosť do stroja umožňuje jednoduchú výmenu nástrojov, čistenie a údržbu
Presklenie v dverách stroja umožňuje sledovať pracovný proces
Voliteľné príslušenstvo: dopravníkové systémy; manipulačné systémy, automatizácia; riešenia na mieru

Technické údaje

	SMD 335 REE	SMD 345 REER	SMD 335 DRE	SMD 345 DREE
Max. pracovná šírka (mm):	1350	1350	1350	1350
Min. a max. hrúbka obrobku (mm):	1 - 120	1 - 120	1 - 120	1 - 120
Zaťaženie (kg/bm):	500	500	500	500
Rýchlosť posuvu (m/min):	0,3 - 8	0,3 - 8	0,3 - 8	0,3 - 8
Napätie:	400 V, 50 Hz	400 V, 50 Hz	400 V, 50 Hz	400 V, 50 Hz
Štruktúra siete:	3 ~ PEN	3 ~ PEN	3 ~ PEN	3 ~ PEN
Celkový odber el. prúdu (A):	58,9	87,6	56	68,1
Celkový výkon (kW):	26,9	41,9	25,5	30
Trieda krytia:	IP 42	IP 42	IP 42	IP 42
Hmotnosť (kg):	5000	5300	6000	5300
Rozmery (šírka/dĺžka/výška) (mm):	2170 / 3300 / 2260	2170 / 3800 / 2260	2170 / 3800 / 2260	2170 / 3800 / 2260

* špecifikácie platia pre stroj vybavený lepiacim „Power-grip“ pásom, bez magnetického dopravníka
