APLIKÁCIE: Odihlovanie | Zaobľovanie hrán | Odstraňovanie strusky | Odstraňovanie oxidačnej vrstvy | Brúsenie povrchu
SBM-L G1S2 EVO

Obojstranné odihlovanie a zaobľovanie hrán v jednom kroku s úsporou energie

  • Asistent nastavenia LISA (LISSMAC Set-up Assistant)

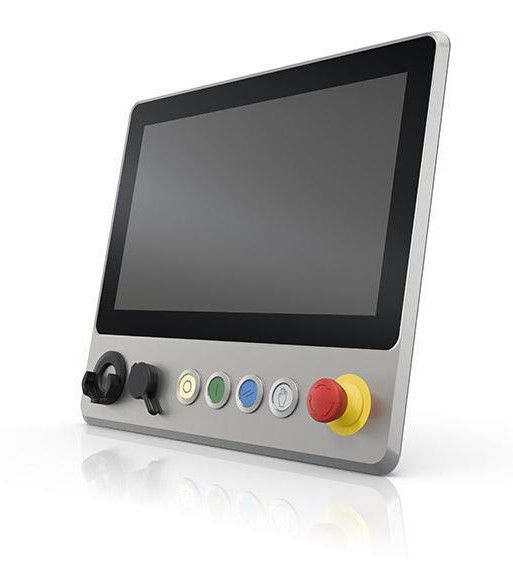

  • 13,3“ dotykový panel (FullHD rozlíšenie)
  • Kompaktný robustný dizajn
  • Nenáročný na údržbu
  • Energeticky úsporný
  • Intuitívna obsluha
  • Krátke prestavovacie časy
  • Automatický návrat do referenčnej polohy po výmene nástrojov
  • Automatická kompenzácia opotrebenia nástrojov
Prospekt SBM-L G1S2 EVO (EN)

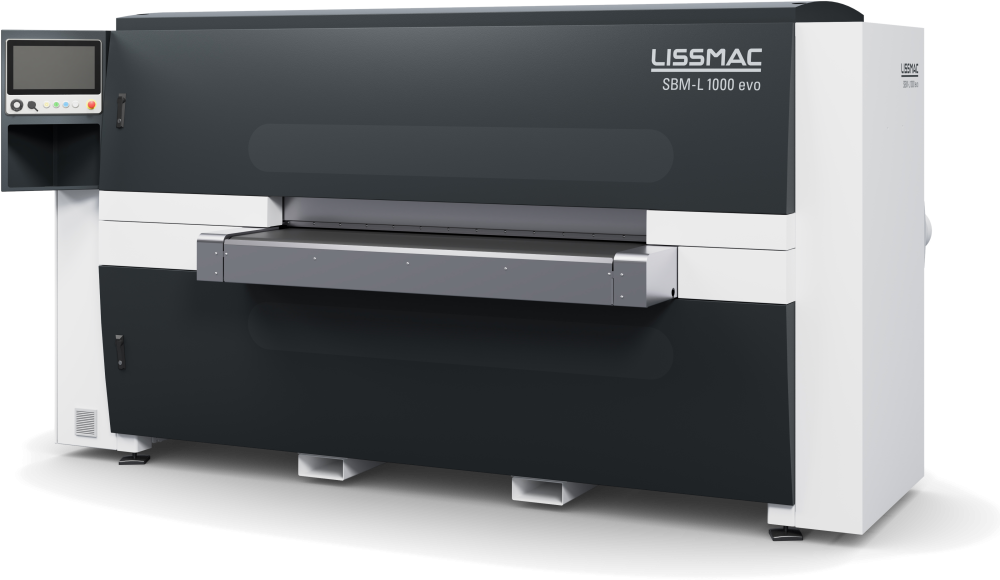

 SBM-L G1S2 EVO

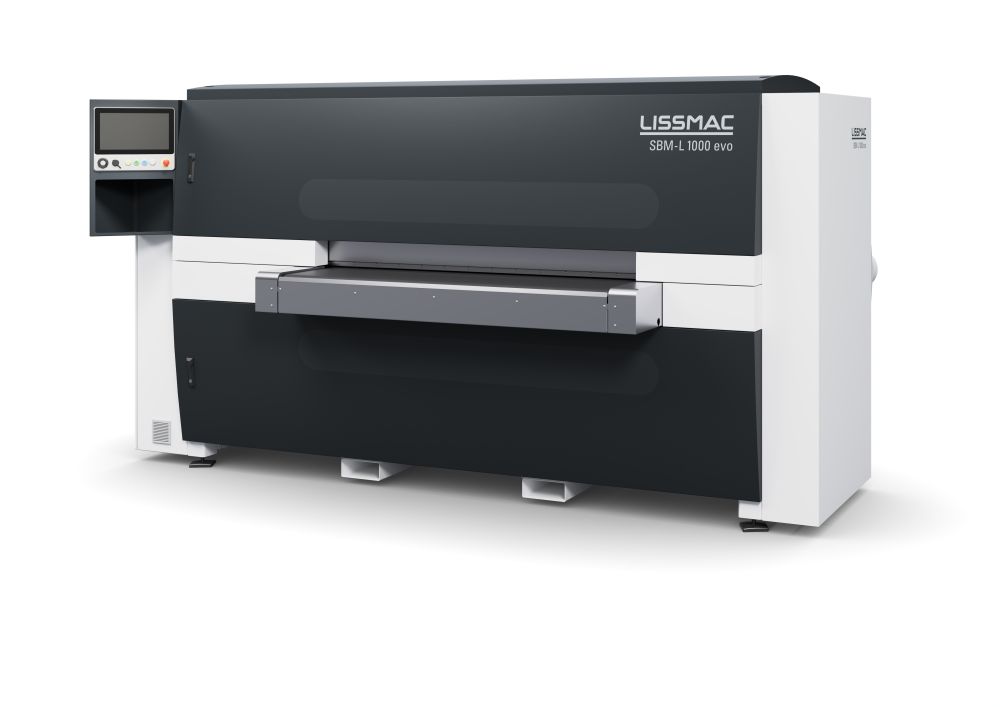

SBM-L G1S2 EVO

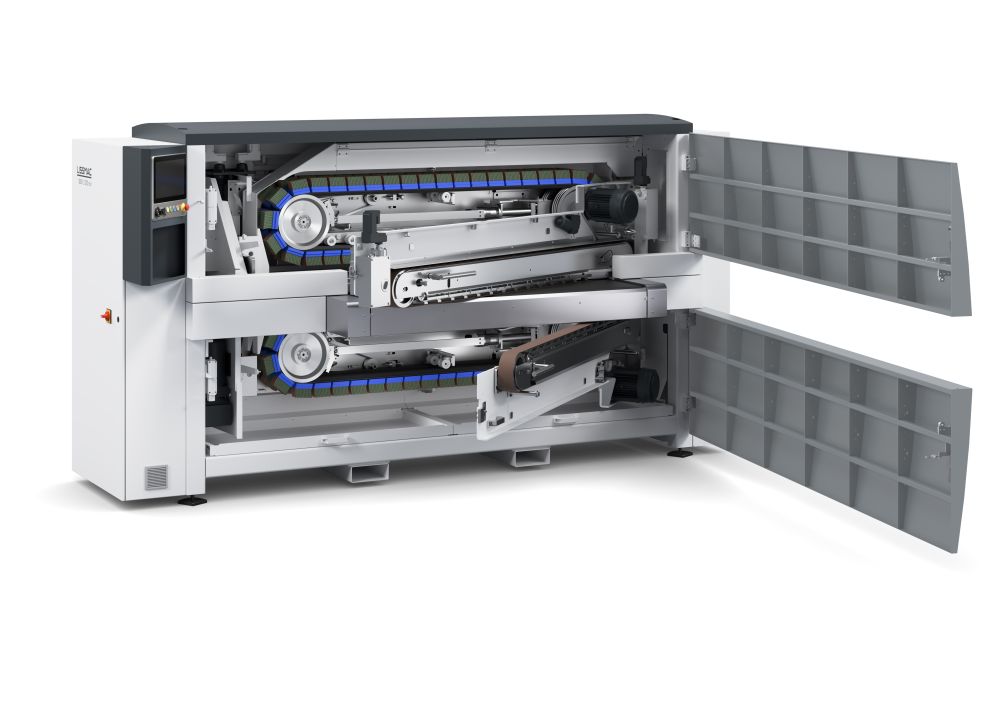

Odihlovacie stroje SBM-L G1S2 boli vyvinuté na obojstranné odihlovanie a zaoblenie hrán obrobkov v jednom kroku. Stroje LISSMAC sa používajú na odihlovanie plechových dielov po rezaní laserom, plazmou a vysekávaní a lisovaných dielov. Séria L je vybavená tromi jednotkami, z ktorých každá je na vrchnej a spodnej strane. Opracovanie obrobkov z nehrdzavejúcej ocele, ocele, hliníka alebo neželezných kovov je možné vykonať buď na hornej strane, na spodnej strane alebo na oboch stranách súčasne.

Obojstranné opracovanie plechu a zaoblenie hrán v jednej operácii prináša úsporu času až 60 %. Je tiež možné jednoducho pripojiť automatizačné riešenia alebo stroje integrovať do výrobných liniek. Koncepcia stroja zaisťuje ergonomickú obsluhu a výrazné zlepšenie pracovného prostredia bez znečistenia, prachu a hluku.

Efektivita prevádzky

  • Odihlovanie a zaobľovanie hrán vysekávaných, laserom a plazmou rezaných dielov
  • Až 60 % úspora pracovného času v porovnaní so strojmi na jednostranné opracovanie
  • Až 70 % úspora energie v porovnaní s konvenčnými brúsnymi strojmi
  • Asistent nastavenia LISA (LISSMAC Set-up Assistant) vedie operátora automaticky bez predchádzajúcich znalostí o požadovanom výsledku opracovania
  • 13,3“ FullHD dotykový panel s intuitívnym vedením operátora
  • Súčasné odihlenie a zaoblenie hrán vnútorných a vonkajších kontúr

Prednosti stroja

  • Opracovanie oboch strán dielov súčasne eliminuje potrebu otáčania ťažkých dielov a ich opracovania z druhej strany
  • Jednostranné opracovanie je možné dosiahnuť jednoduchou deaktiváciou jednotiek
  • Princíp opracovania kolmo na smer posuvu zaručuje optimálne využitie nástrojov v celej pracovnej šírke a ich rovnomerné opotrebenie
  • Rýchla a jednoduchá výmena nástrojov v priebehu niekoľkých minút s automatickým návratom do referenčnej polohy
  • Maximálna produktivita pri zachovaní konštantnej kvality opracovania
  • Malé rozmery vďaka kompaktnému dizajnu
  • Robustná konštrukcia a dobrý prístup znižujú potrebu údržby na minimum
  • Vylepšené pracovné prostredie – menej prachu, nečistôt a hluku

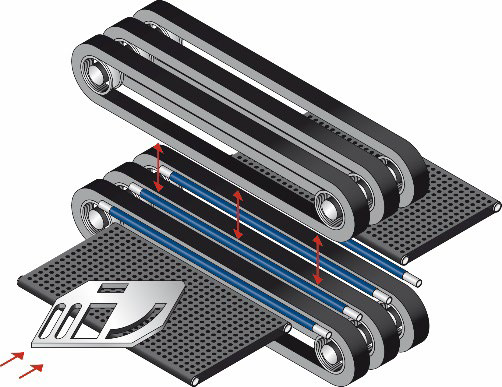

Schéma rozloženia jednotiek stroja

schéma BM-L G1S2 EVO

Technické údaje

SBM-L 1000 G1S2 EVOSBM-L 1500 G1S2 EVOSBM-L 2000 G1S2 EVO
Max. pracovná šírka (mm):100015002000
Min. a max. hrúbka obrobku (mm):0,5 - 600,5 - 600,5 - 60
Zaťaženie (kg/bm):300300300
Rýchlosť posuvu (m/min):0 - 40 - 40 - 4
Napätie:400 V, 50 Hz400 V, 50 Hz400 V, 50 Hz
Štruktúra siete:3 ~ PEN3 ~ PEN3 ~ PEN
Celkový odber el. prúdu (A):43,743,743,7
Celkový výkon (kW):19,219,219,2
Trieda krytia:IP 42IP 42IP 42
Hmotnosť (kg):250028003200
Rozmery (šírka/dĺžka/výška) (mm):2890 / 1480 / 17903390 / 1480 / 17903890 / 1480 / 1790
