SBM-XL G2S2

Obojstranné odihlovanie a zaobľovanie hrán laserom, plazmou a kyslíkom pálených dielov v jednom kroku

Robustná konštrukcia
SMART funkcie brúsenia
Vysoká nosnosť
Struska smeruje nadol
Výkonné brúsne agregáty
Nie je potrebné otáčanie dielov

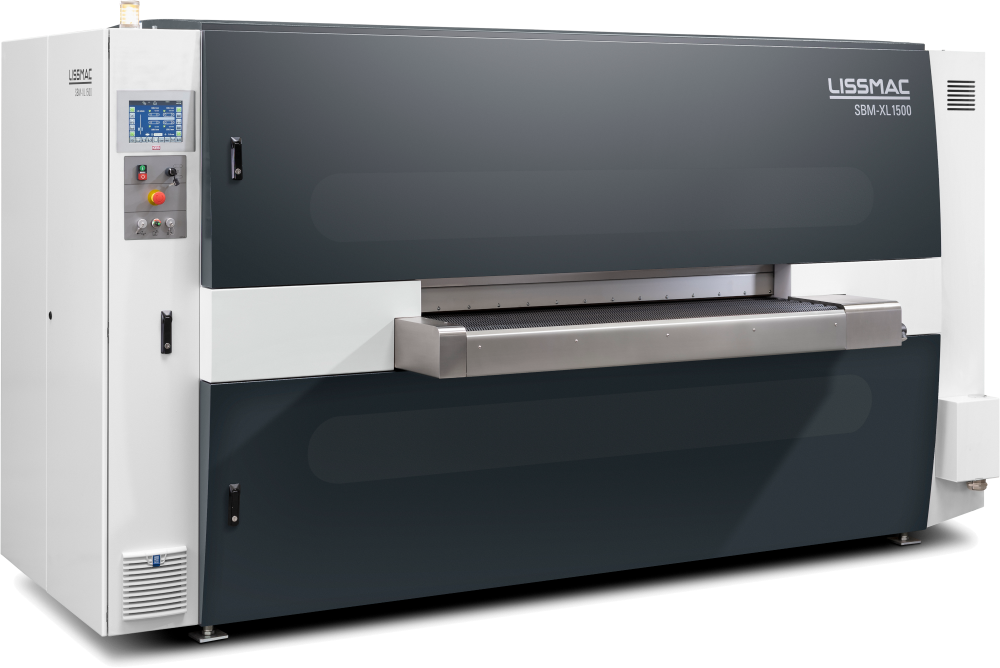

SBM-XL G2S2

Odihlovacie stroje SBM-XL G2S2 od LISSMACu boli vyvinuté na efektívne odihlenie a zaoblenie hrán hrubých plechov po oboch stranách. Toto zariadenie je určené hlavne na obrusovanie opalov a strusky, odihlovanie a zaobľovanie hrán po rezaní plazmou, kyslíkom alebo laserom. Séria XL je vybavená štyrmi jednotkami na vrchnej a spodnej strane. Zaoblenie hrán na oboch stranách a odihlovanie oceľových a nerezových dielov je vykonávané s vysokou efektivitou. Súčasné opracovanie oboch strán eliminuje nutnosť otáčania často ťažkých dielov a ich opätovného opracovania z druhej strany.
Stroj SBM-XL G2S2 má vysokovýkonné brúsne jednotky, ktoré dosahujú kvalitné opracovanie a sú stavané predovšetkým na brúsenie ťažkých dielov. Dodatočná flexibilita a energetická efektivita je zabezpečená možnosťou samostatného zapínania a vypínania nástrojových staníc.

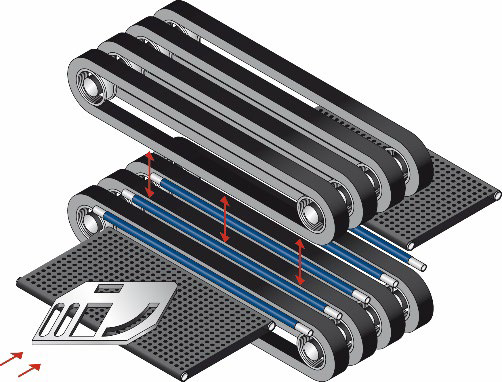

Schéma rozloženia jednotiek stroja

Efektivita prevádzky

Odihlovanie a zaobľovanie hrán súčiastok do hrúbky materiálu 120 mm
Obojstranné opracovanie eliminuje potrebu otáčania ťažkých dielov a ich následného opracovania z druhej strany
Súčasné odihlenie a zaoblenie hrán na vnútorných aj vonkajších obrysoch dielu
Suchý proces
Maximálna produktivita pri zachovaní kvality opracovania
Až 60 % úspora pracovného času v porovnaní so strojmi na jednostranné opracovanie

Prednosti stroja

Princíp opracovania kolmo na smer posuvu zaručuje optimálne využitie nástrojov v celej pracovnej šírke a ich rovnomerné opotrebenie
Jednoduché, intuitívne ovládanie
Pre opakované požiadavky zákazníkov je možné rýchlo a jednoducho vyvolať parametre opracovania prostredníctvom preddefinovaných programov
Nástrojové jednotky je možné individuálne nastavovať alebo zapínať a vypínať

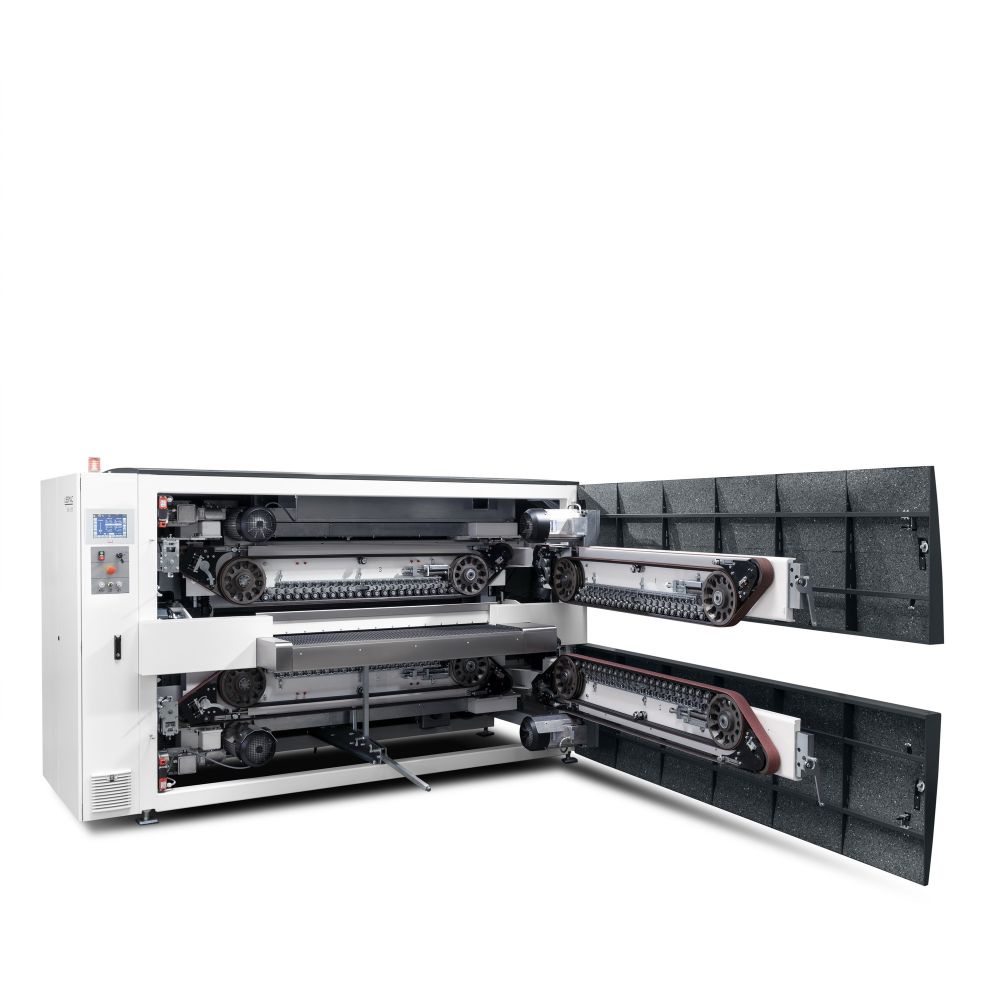

Rýchla a jednoduchá výmena nástrojov v priebehu niekoľkých minút
Modulárny a kompaktný s moderným dizajnom – menšie rozmery
Vylepšené pracovné prostredie – menej prachu, nečistôt a hluku
Voliteľné príslušenstvo: dopravníkové systémy; manipulačné systémy, automatizácia; riešenia na mieru

Technické údaje

	SBM-XL 1500 G2S2
Max. pracovná šírka (mm):	1500
Min. a max. hrúbka obrobku (mm):	0,5 – 120
Zaťaženie (kg/bm):	300
Rýchlosť posuvu (m/min):	0 - 4
Napätie:	400 V, 50 Hz
Štruktúra siete:	3 ~ PEN
Celkový odber el. prúdu (A):	102,7
Celkový výkon (kW):	49,8
Trieda krytia:	IP 42
Hmotnosť (kg):	4200
Rozmery (šírka/dĺžka/výška) (mm):	3600 / 2100 / 2000
